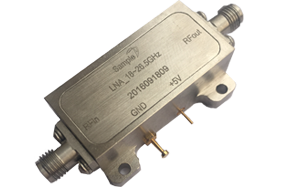

    SWLNA1802632 18~26.5GHz超宽带低噪声放大器模块

    天游ty8检测中心科技宽带低噪放以仪器级的性能覆盖18~26.5GHz超宽工作频带。更多其他产品内容可咨询：400-621-8906
    主要特点：
         有源放大器电路
         放大器增益：32 dB
         带内平坦度：±1 dB
         噪声系数：3 dB
         P1dB：+14dBm
        模块尺寸：38mm×18mm× 14 mm

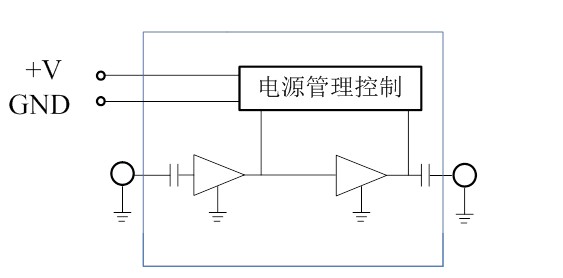

    功能框图：


    性能指标（TA = +25oC,50Ω system, Vcc=+4.5V）：
    参数
    最小
    典型
    最大
    单位
    工作频率
    18-26.5
    18-26.5
    18-26.5
    GHz
    增益
    31.5
    32
    33
    dB
    带内平坦度

    ±1

    dB
    噪声系数
    2.5
    2.8
    3.2
    dB
    输出1dB压缩点

    +14

    dBm
    反向隔离度

    62

    dB
    输入回波损耗

    10

    dB
    输出回波损耗

    10

    dB
    电流

    200

    mA

    高端增益：                                                                                             输入回波损耗：

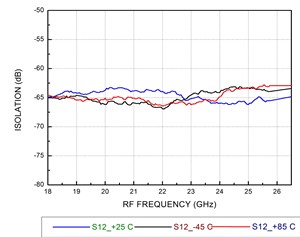

    输出回波损耗：                                                                                     反向隔离度：

    噪声系数：                                                                                               输出功率1dB压缩点：


    极限参数：
    参数
    数值
    最大输入功率Pin
    +7dBm
    最大偏置电压
    +5.5V
    储存温度
    -55℃~+100℃
    工作温度
    -45℃~+85℃

    物理参数：
    注释：外形尺寸标注单位为“mm”

    接口描述：
    接口序号
    功能
    描述
    1、2
    RFin、RFout
    射频输入/输出端口，匹配至50 Ohm
    3,、4
    +4.5V
    放大器正电源，0.6mm直径绝缘子
    5
    GND
    地，金属接地端子
