概述
天游ty8检测中心科技SWLNA0012031型号0.1至20GHz超宽带低噪声放大器模块是基于GaAs PHEMT MMIC工艺为基础并结合天游ty8检测中心科技在设计开发宽带微波测试产品中积累的丰富经验为广大用户单独研发的一款通用高增益低噪声放大器，它具有超低功耗（单电源+5V工作，电流140mA），可覆盖0.1-20GHz超宽频率范围， 31dB高增益的特点。该模块还可在-40℃~+85℃超大温度范围内正常工作，在高低温环境下增益变化影响不明显，外观尺寸精巧38mm×18mm×12mm。

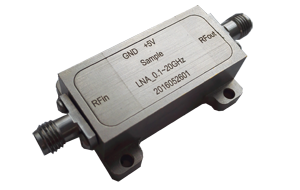

模块外观进行镀镍处理良好接地，射频端口为可拆卸SMA射频连接器，内部使用射频绝缘子，使模块使用更方便。

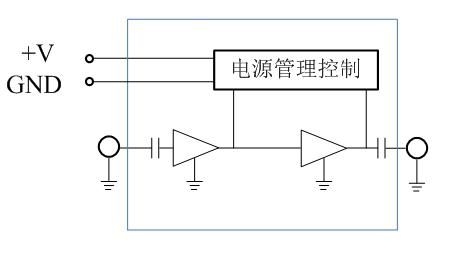

功能框图↑
性能指标（TA = +25 oC ,50Ω system, Vcc=+5V）
参数 | 最小 | 典型 | 最大 | 单位 |
工作频率 | 0.1- 20 | GHz |
增益 |
| 31 |
| dB |
带内平坦度 |
| ±1 |
| dB |
噪声系数 |
| 2.2 | 3.9 | dB |
输出1dB压缩点 | +9 | +11 | +12 | dBm |
OIP3 | +21 | +22 | +24 | dBm |
反向隔离度 |
| 70 |
| dB |
输入回波损耗 |
| 15 |
| dB |
输出回波损耗 |
| 15 |
| dB |
电流 |
| 138 |
| mA |

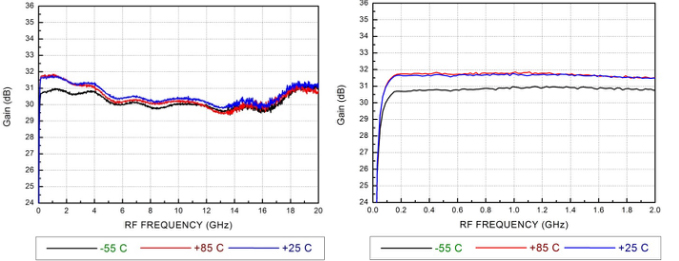

高端增益 ↓ 低端增益↓

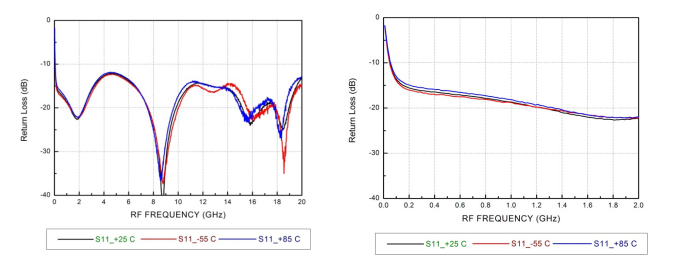

高端S11回波损耗↓ 低端S11回波损耗 ↓

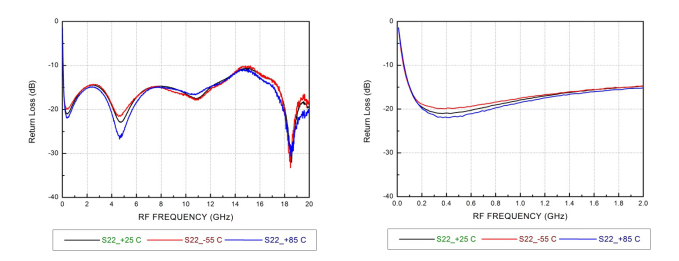

高端S22回波损耗↓ 低端S22回波损耗↓

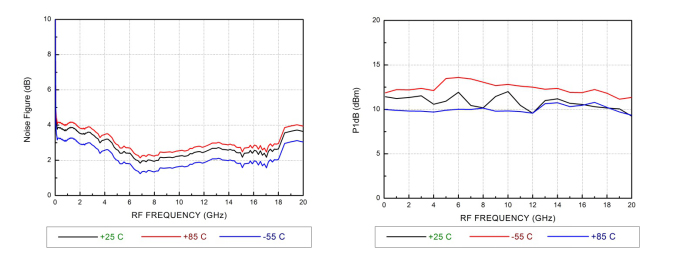

噪声系数↓ 输出1dB压缩点P1 ↓

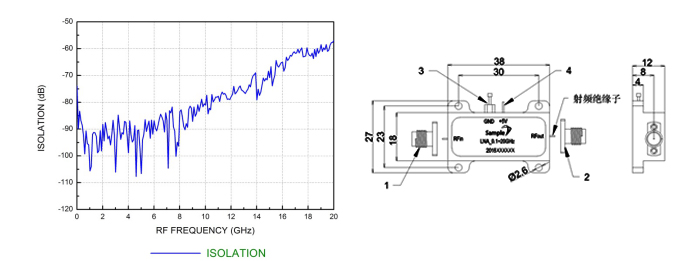

反向隔离度 ↓ 物理参数↓

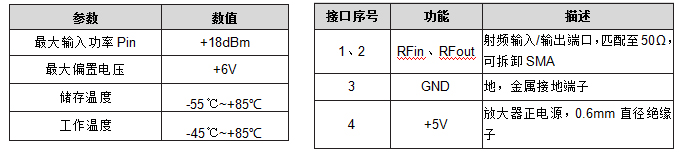

极限参数↓ 接口描述↓
产品按ISO认证标准制造。
