天游ty8检测中心科技SLNA006030系列50MHz~6GHz低噪声放大器是基于天游ty8检测中心科技高性能射频微波仪器衍生出来的具有仪器级指标的模块组件，SLNA006030系列低噪声放大器共有模块形式和PCB形式两个型号。
仪器级的性能，极富竞争力的价格
SLNA006030低噪放模块 SLNA006030P低噪放PCB
型号 | SLNA006030低噪放模块 | SLNA006030P低噪放PCB | ||||
指标 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
频率范围 | 50MHz | 6GHz | 50MHz | 6GHz | ||
测试频率 | 3000MHz | 3000MHz | ||||

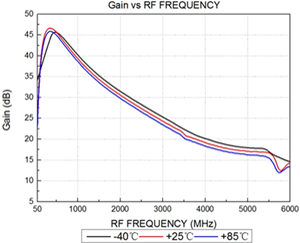

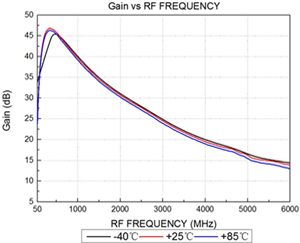

增益 | 24dB | 24dB | ||||

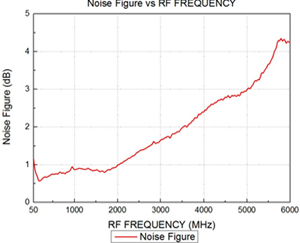

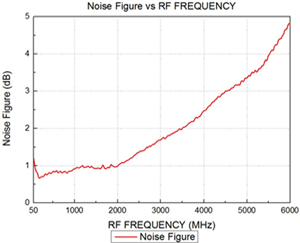

噪声系数 | 0.8dB | 0.9dB | ||||

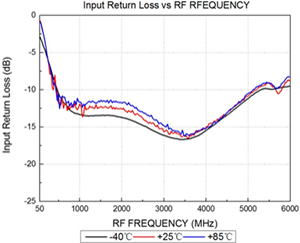

输入回波损耗 | -13dB | -13dB | ||||

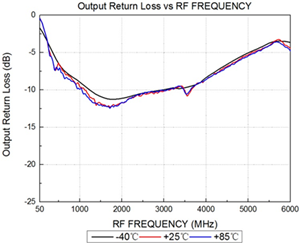

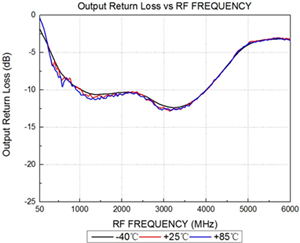

输出回波损耗 | -10dB | -10dB | ||||
工作电压 | +3VDC | +5VDC | +5.25VDC | +3VDC | +5VDC | +5.25VDC |
电流 | 230mA | 300mA | 230mA | 300mA | ||

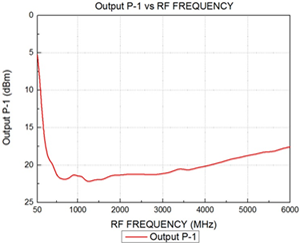

输出P-1 | +20dBm | +19dBm | ||||

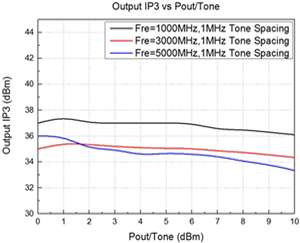

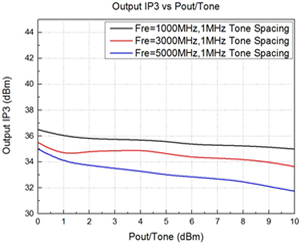

输出IP3(基波=4dBm） | +33dBm | +35dBm | +32dBm | +35dBm | ||
输入输出阻抗 | 50Ω | |||||
工作温度 | -40℃ | +85℃ | -40℃ | +85℃ | ||
接口 | SMA（F） | |||||
极限指标 | ||||||
名称 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 |
存储温度 | -65℃ | 150℃ | -65℃ | 150℃ | ||
最大输入功率 | +23dBm | +23dBm | ||||
最大输入电压 | +6V | +6V | ||||

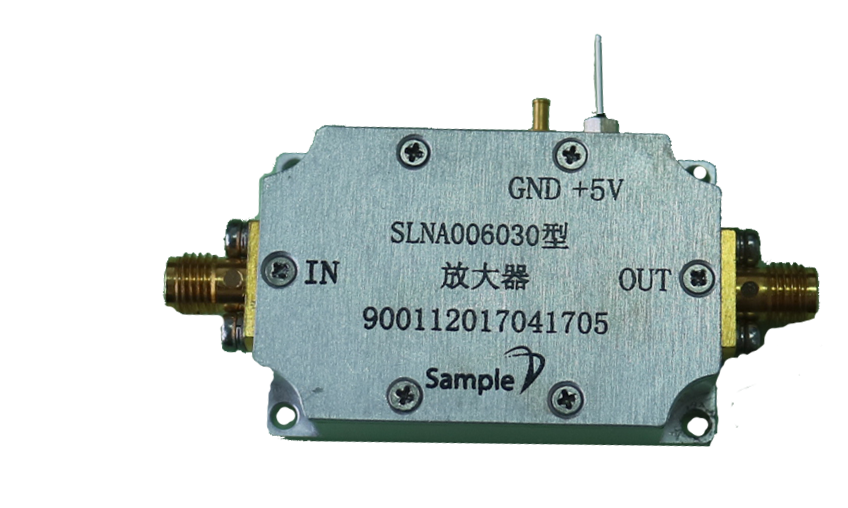

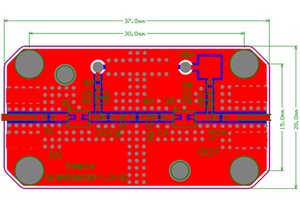

SLNA006030低噪放模块 | SLNA006030P低噪放PCB |
|
|
订货信息：①. SLNA006030低噪放模块；②. SLNA006030P低噪放PCB
